Faisceau "Homologué" 250 WR 2007

Bonjour à tous!

Depuis l'achat de ma monture je me démène pour dénicher des infos sur le faisceau électriques de ma belle!
le résultat? Ba déjà je commence a comprendre le fonctionnement électrique de ma moto! c'est déjà bien.

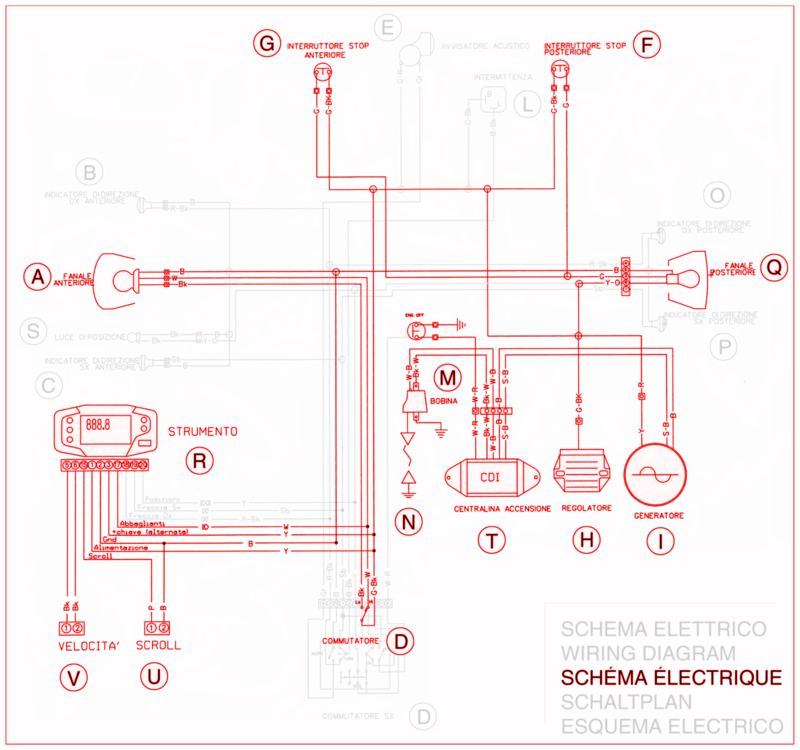

Au delà de ça, j'ai réussi au fur et à mesure à faire un schéma.

Problème? je suis encore qu'un novice dans le domaine. Si quelqu'un peut me dire si les modifs sont bonnes (coupe circuit et suppression du commodo gauche D remplacé par un interrupteur 3 broches)



Le reste étant maintenant de réaliser le cablage en reprenant la boucherie de faisceau fait sur ma moto...

En espérant que ça puisse également servir à d'autre!

Modif : Problème de feu arrière revu!

Salut et bienvenue !
Ton coupe circuit est ok, par contre ton commutateur code/phare ne marchera pas.
Sur une des positions tu n'alimentes que la lampe AV, plus de feu AR...

Autant pour moi... Belle boulette. Je vais modifier ca sur le schéma quand j'aurai le temps...
J'ai réussi a remettre en route le feu arrière la. Il me reste plus que le feu avant qui ne fonctionne qu'en code actuellement.
Mais je vais surement le laisser comme ca quelques temps histoire de pouvoir enfin rouler !

Envoyé depuis l'appli Topic'it

Alimente ton feu AR en direct entre le + et la masse.
Ton commutateur G uniquement pour l'AV (Code ou Phare)

Le pire ... c'est fait sur la moto
sinon le faisceau avance bien, Code / Phare ok, Stop ok
après un problème d'embrayage maintenant c'est un problème de guidon qui me reste à voir!

C'est sympa l'enduro!!

Si quelqu'un veut apporter des modifs je suis preneur! et j'essaierai de mettre a jour le schéma!
